Dr HDMI 8K — 48Gbps EDID-hanterare och handshake-fix

Varje HDMI-problem börjar med ett samtal som du aldrig får höra. I samma ögonblick som du ansluter en spelare, konsol eller PC till en TV, projektor eller AV-receiver utbyter de båda ändarna en lista över egenskaper som kallas EDID: vilka upplösningar skärmen accepterar, vilka HDR-format den förstår, vilka ljudformat den kan avkoda. Din källa läser den listan och väljer vad den ska skicka. När bilden förblir svart, när 4K120 vägrar dyka upp, när VRR är gråmarkerat eller Dolby Atmos försvinner bakom receivern, ligger orsaken nästan alltid dold i det utbytet — och du blir kvar med att byta kablar och strömcykla lådor i blindo.

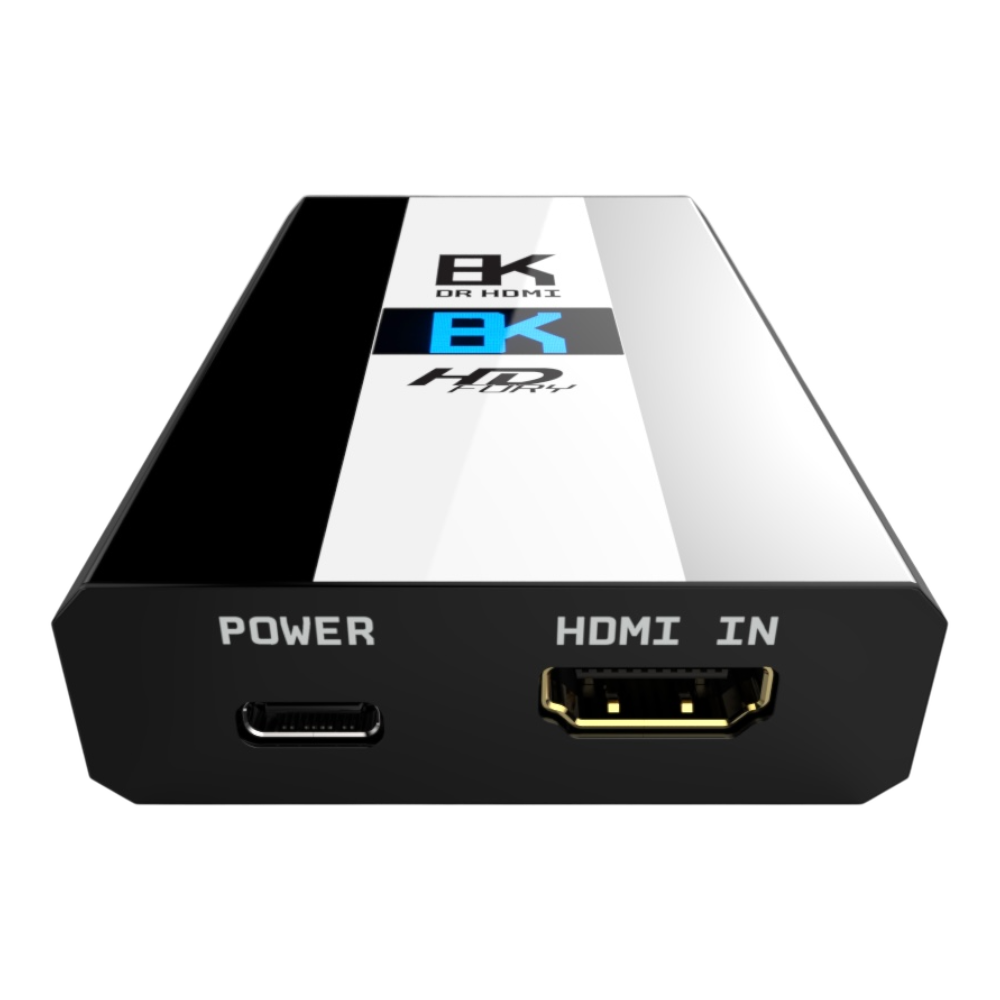

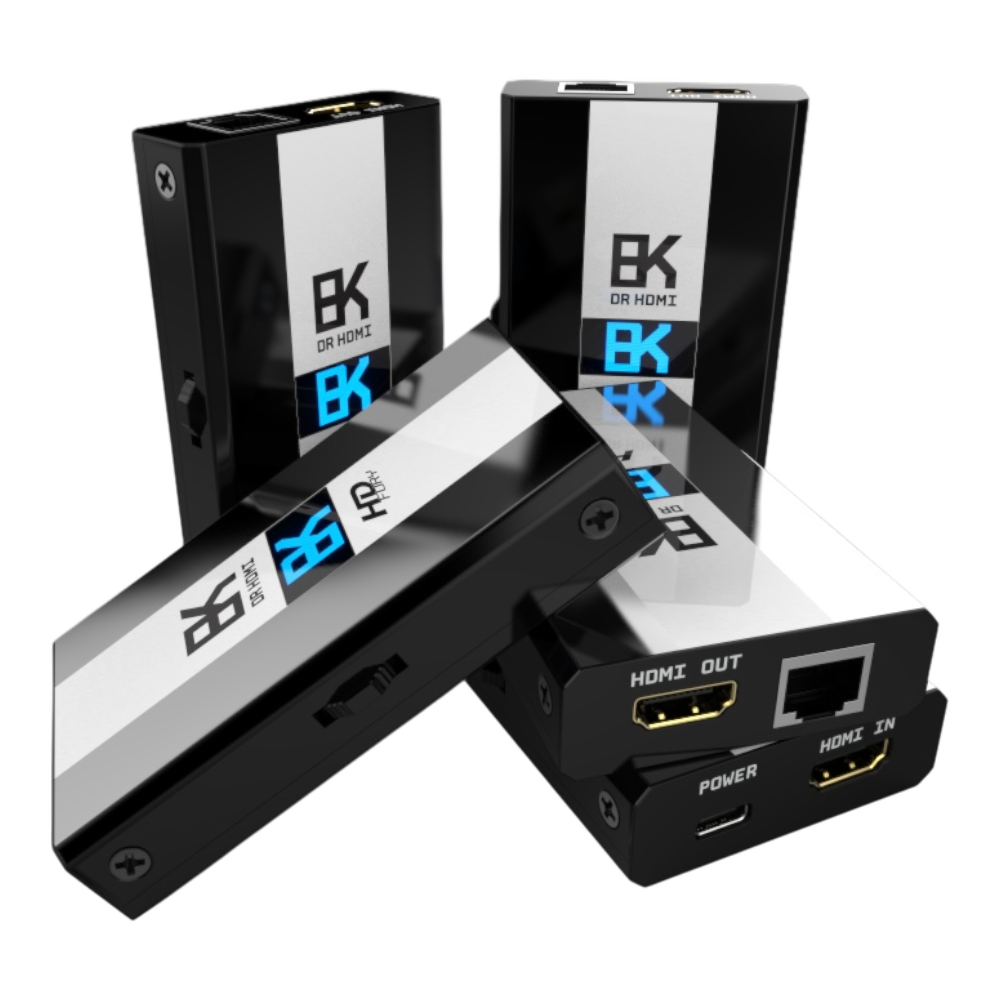

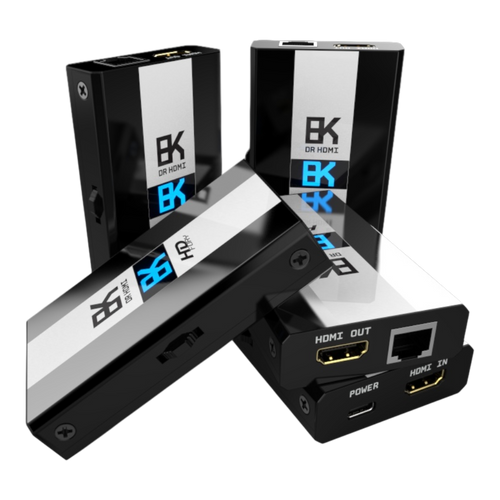

HDfury Dr HDMI 8K gör det samtalet synligt och ger dig kontrollen över det. Det är en HDMI 2.1 EDID-hanterare, EDID-emulator och repeater i en metallåda på 10 × 6 cm som sitter mellan källa och skärm vid standardens fulla 48Gbps (FRL6, 1500MHz) och för vidare upp till 4K120 4:4:4 10-bit och 8K60 4:2:0 10-bit utan att röra bilden eller ljudet. Den blå OLED-displayen på ovansidan visar aktuell länkhastighet och vad varje sida begär. Den inbyggda webbservern, som nås från vilken webbläsare som helst i ditt nätverk, visar hela EDID:t från båda ändarna sida vid sida.

Och sedan bestämmer du. Spegla skärmens eget EDID, ladda en av 100 lagrade tabeller, ladda upp en egen EDID-fil, eller behåll det verkliga EDID:t och vänd på enskilda flaggor: begränsa FRL-hastigheten, slå på eller av VRR och ALLM, annonsera HDR10 eller HDR10+ med eller utan HLG, ge källan skärmens Dolby Vision-block medan AV-receivern behåller ljudet, eller ta bort en funktion för att se vad som förändras. Felsökning slutar vara gissningar och blir en serie medvetna tester: ändra en sak, läs av resultatet, gå vidare. Integratörer använder den för att få motsträviga installationer att uppföra sig; hemmabioägare använder den för att få den bild och det ljud som utrustningen skulle ha levererat från början.

Vad den gör

• Läser och skriver om EDID:t. Kopiera EDID från din skärm eller AV-receiver, ladda en av 100 lagrade tabeller, ladda upp din egen EDID-fil, eller behåll skärmens EDID och åsidosätt enskilda flaggor med AutoMix.
• Styr vad källan ser. Begränsa den annonserade FRL-hastigheten, slå på eller av VRR och ALLM, ställ in HDR10 eller HDR10+ med eller utan HLG, eller ta bort HDR helt ur bilden.
• Hanterar Dolby Vision och LLDV. Fånga skärmens Dolby Vision-datablock, återanvänd det när en AV-receiver kommer in i kedjan, eller bygg ett eget block med dina egna primärfärger och luminansvärden.
• Visar länkstatusen. Den 1 tum stora blå OLED-displayen bläddrar genom inkommande FRL-hastighet, RX- och TX-EDID samt enhetsinformation som firmwareversion, serienummer och IP-adress.
• Förstärker och klockar om signalen. En HDMI 2.1-repeater med Equalevel-utjämning på in- och utgång, för långa eller besvärliga kabeldragningar.
• Släpper igenom ljudet orört. PCM upp till 192kHz, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X, DD+, DSD, DST och HBR — ingen nedkonvertering.

Där den gör nytta

• Ingen signal eller svart bild efter ett formatbyte. Utgå från ett känt EDID och testa sedan en funktion i taget i stället för att byta kablar i blindo.
• 4K120 eller VRR som aldrig dyker upp. Annonsera läget medvetet och se om källan reagerar.
• Dolby Vision eller Atmos som försvinner bakom en AV-receiver. Ge källan skärmens eget DV-block medan AV-receivern behåller ljudet.
• Långa koppar-, aktiva eller fiberdragningar. Repeatersteget plus ett kontrollerat EDID tar bort två variabler på en gång.
• Blandade installationer. Konsoler, strömningsboxar, HTPC:er, projektorer och matrisväxlar som var och en läser kedjan på sitt eget sätt.

Styrning från soffan eller racket

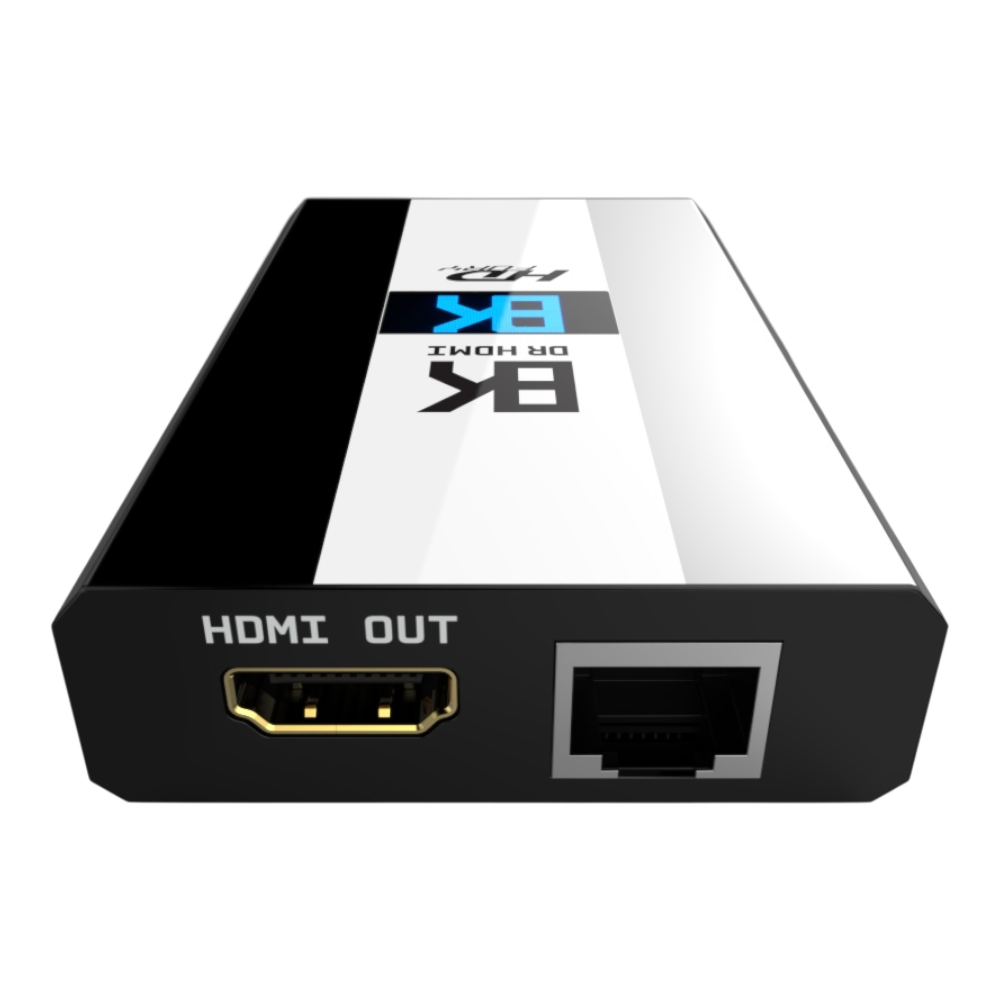

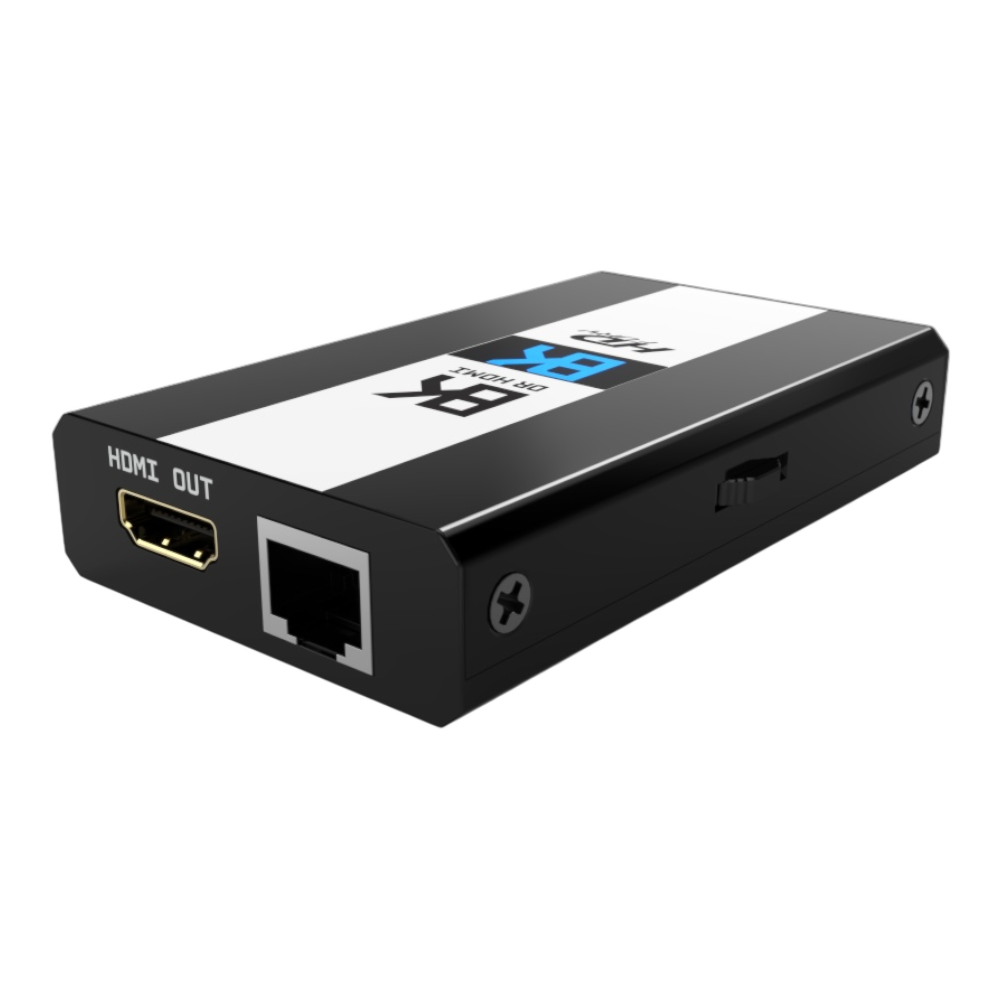

Anslut RJ45-porten så öppnas den inbyggda webbservern i vilken webbläsare som helst, med DHCP eller en fast adress. Alla inställningar finns där, och installatörer kan styra enheten över IP eller Telnet (port 2201 som standard) från ett styrsystem. En vridomkopplare på själva enheten täcker samma EDID-lägen när inget nätverk finns till hands.

Specifikationer

I förpackningen

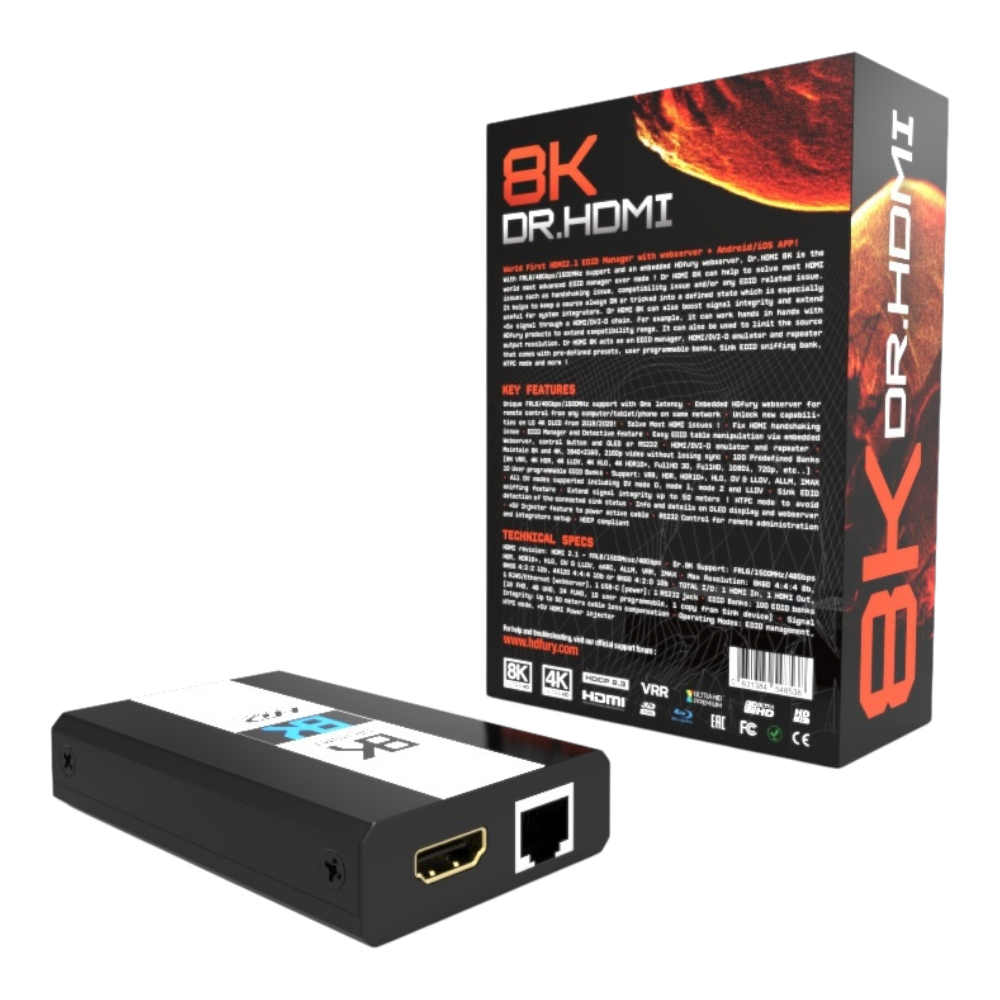

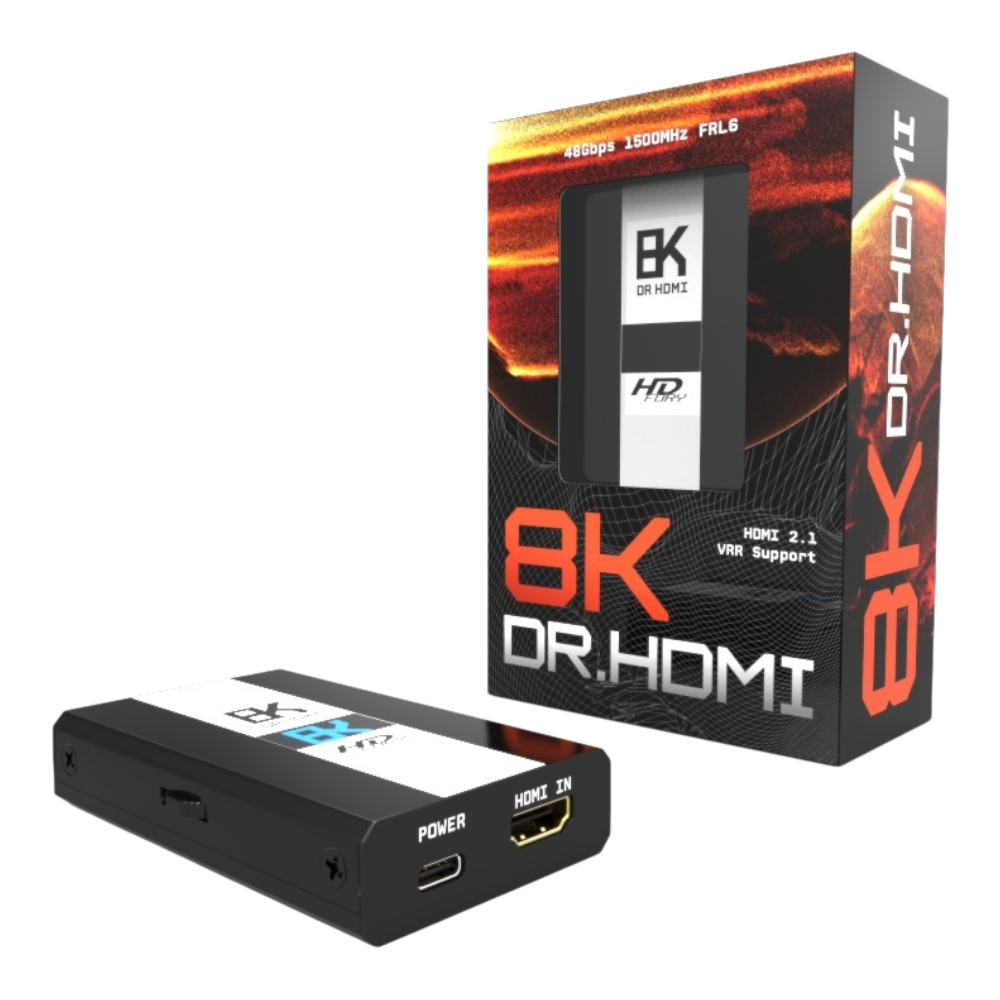

Dr HDMI 8K-enhet, 5V 2A USB-strömadapter och snabbstartsinformation. Firmwareuppdateringar, den fullständiga bruksanvisningen och HDfurys EDID-samling är gratis nedladdningar.

Vanliga frågor

Vad gör en EDID-hanterare egentligen?

Varje skärm och AV-receiver lagrar ett EDID: en lista över de upplösningar, HDR-format och ljudformat den accepterar. Din källa läser den listan och väljer vad den ska skicka. Dr HDMI 8K sitter emellan, så du bestämmer vilken lista källan läser — den verkliga, en av 100 lagrade tabeller, eller den verkliga med enskilda flaggor ändrade.

Konverterar eller skalar den ner något?

Nej. Video och ljud passerar oförändrat; enheten repeterar och utjämnar signalen och styr EDID:t. Ljudet nedkonverteras aldrig, så Dolby TrueHD, Atmos och DTS:X behåller sin ursprungliga form.

Ger den mig 4K120 eller 8K60 på hårdvara som inte stöder det?

Nej. Maxformaten är 4K120 4:4:4 10-bit, 8K60 4:2:0 10-bit och 8K30 4:2:2 12-bit över 48Gbps FRL6-länken, men källa, skärm och kabel måste var för sig stödja det läge du begär. Det enheten tillför är ett sätt att se vilken sida som inte räcker till.

Lägger den till input lag?

Input lag ligger under 1 ms, så den passar i spelkedjor med VRR och ALLM.

Hur uppdaterar jag firmware?

Via den inbyggda webbservern över Ethernet. Firmwarefilerna och versionsanteckningarna finns på nedladdningssidan, och manualkapitlet om firmwareuppdateringar går igenom stegen.

Behöver jag en nätverksanslutning?

Inte för de grundläggande EDID-lägena, som du ställer in med vridomkopplaren på enheten. Anslut RJ45-porten så får du dessutom webbgränssnittet, Dolby Vision-editorn, konfigurationsexport och styrning via IP eller Telnet.

Manual, firmware och guider

Allt du behöver för att få ut mesta möjliga av enheten finns gratis på drhdmi8k.com, den tekniska referenssajten för den här produkten:

• Den kompletta bruksanvisningen (Rev 1.2) i 17 lättlästa kapitel, eller som PDF.
• Firmwarenedladdningar med versionsanteckningar för varje version, plus HDfurys EDID-samling.
• Steg-för-steg-guider: åtgärda en HDMI-handskakning, EDID-lägena och de 100 tabellerna, Dolby Vision och LLDV, 8K60 och 4K120 över FRL och HDMI 2.1-spel med VRR och ALLM.
• Frågor och svar och en ordlista med 110 HDMI-termer, från EDID och FRL till HBR-ljud.

Sajten finns på 15 språk, så dina kunder kan läsa manualen på sitt eget språk.

Bra att veta

Dr HDMI 8K är ett diagnos- och styrverktyg, inte en konverterare. Den kan inte få en kabel, källa eller skärm att stödja ett format den inte har — vad den gör är att visa var i kedjan det tar stopp och ge dig kontrollerna.
